冷却方式： 水冷

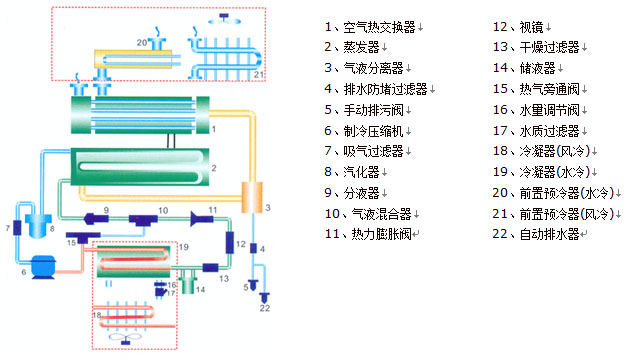

工作原理：
压缩空气首先进入预冷却器（20、21）进行初步冷却，再引入气对气热交换器（回热器）（1），由冷却的排出空气进一步降温，并将冷凝出的水排出机外。然后流入气对制冷剂的热交换器（蒸发器） （2），由制冷系统进一步冷却。
压缩空气经过预冷却器（20、21）、回热器（1）和蒸发器（2）逐步冷却后，空气中水汽凝结成液态水珠，经气液分离器（3）的作用，分离出液态水。经过气液分离器（3）的干燥冷却空气通过气对气热交换器（回热器）（1）的另一流程，在离开干燥机时被升温。
常温水冷型压缩空气冷冻式干燥机
工况条件与技术指标：
• 进气温度(Inlet temperature):≤45℃
• 冷却方式(Cooling method): 水冷(Water-cooling)
• 压力露点(Design dew point):2～10℃
• 制冷剂(Refrigerant): R22
• 进气压力(Inlet pressure): 0.6～1.0MPa
• 压力损失(Pressure drop):≤0.02MPa
• 冷却水进水温度（Cooling water inlet temperature）：≤32℃
• 冷却水进水压力（Cooling water inlet pressure）：0.2～0.4MPa
型号规格与性能参数：
型号model | HSD- 15NW | HSD- 20NW | HSD- 25NW | HSD- 30NW | HSD- 40NW | HSD- 50NW | HSD- 60NW | HSD- 80NW | HSD- 100NW | HSD- 120NW | HSD- 150NW | HSD- 200NW | HSD- 300NW | |
空气处理量capacity(Nm3/min) | 17 | 23 | 27 | 33 | 45 | 55 | 65 | 85 | 100 | 120 | 150 | 200 | 300 | |
电源voltage(v/Hz) | 380v/50Hz | |||||||||||||
压缩机功率compressor power(HP) | 4.0, | 5.0 | 5.5 | 7.5 | 10.0 | 13.5 | 15.0 | 20.0 | 25.0 | 30.0 | 37.5 | 50.0 | 80.0 | |
冷却水流量Cooling water circling capacity(Nm3/h) | 3 | 3.7 | 4.4 | 5.9 | 7.4 | 8.9 | 11.1 | 14.5 | 18.5 | 22 | 29.5 | 37 | 55.6 | |
空气接管口径air connection | DN80 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN200 | DN200 | DN250 | |
冷却水管口径Cooling water connection | ZG11/2″ | ZG2″ | ZG21/2″ | ZG3″ | ||||||||||
设备净重net weight(kg) | 360 | 420 | 550 | 640 | 730 | 830 | 1020 | 1600 | 2400 | 2460 | 2750 | 3250 | 3900 | |
外形尺寸dimensions(mm) | 长length | 1550 | 1600 | 1700 | 1860 | 2020 | 2170 | 2230 | 2460 | 2740 | 2980 | 2960 | 3550 | 4000 |
宽width | 750 | 810 | 850 | 900 | 970 | 1120 | 1030 | 1160 | 1160 | 1160 | 1460 | 1725 | 1980 | |
高height | 1200 | 1220 | 1360 | 1470 | 1490 | 1758 | 1798 | 2019 | 2019 | 2020 | 2193 | 2380 | 2580 | |
高温水冷型压缩空气冷冻式干燥机
工况条件与技术指标：
• 进气温度(Inlet temperature):≤80℃
• 冷却方式(Cooling method): 水冷(Water-cooling)
• 压力露点(Design dew point):2～10℃
• 制冷剂(Refrigerant): R22
• 进气压力(Inlet pressure): 0.6～1.0MPa
• 压力损失(Pressure drop):≤0.02MPa
• 冷却水进水温度（Cooling water inlet temperature）：≤32℃
• 冷却水进水压力（Cooling water inlet pressure）：0.2～0.4MPa
型号规格与性能参数：
型号model | HSD- 15HTW | HSD- 20HTW | HSD- 25HTW | HSD- 30HTW | HSD- 40HTW | HSD- 50HTW | HSD- 60HTW | HSD- 80HTW | HSD- 100HTW | HSD- 120HTW | HSD- 150HTW | HSD- 200HTW | HSD- 300HTW | |
空气处理量capacity(Nm3/min) | 17 | 23 | 27 | 33 | 45 | 55 | 65 | 85 | 100 | 120 | 150 | 200 | 300 | |
电源voltage(v/Hz) | 380v/50Hz | |||||||||||||
压缩机功率compressor power(HP) | 4.0 | 5.0 | 5.5 | 7.5 | 10.0 | 13.5 | 15.0 | 20.0 | 25.0 | 30.0 | 37.5 | 50.0 | 80.0 | |
冷却水流量 Cooling water circling capacity(Nm3/h) | 6 | 7.5 | 8.8 | 11.8 | 14.8 | 17.8 | 22.2 | 29.6 | 37 | 44 | 59 | 74 | 112.5 | |
空气接管口径air connection | DN80 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN200 | DN200 | DN250 | |
冷却水管口径Cooling water connection | ZG11/2″ | ZG2″ | ZG21/2″ | ZG3″ | ||||||||||
设备净重net weight(kg) | 420 | 470 | 590 | 680 | 785 | 870 | 1100 | 1700 | 2480 | 2520 | 2800 | 3360 | 3920 | |
外形尺寸dimensions(mm) | 长length | 1560 | 1600 | 1805 | 1950 | 2250 | 2130 | 2310 | 2460 | 2860 | 2960 | 2960 | 3130 | 3800 |
宽width | 1118 | 1110 | 1110 | 1283 | 1285 | 1350 | 1430 | 1440 | 1620 | 1620 | 1620 | 2090 | 2470 | |
高height | 1340 | 1486 | 1510 | 1700 | 1683 | 1708 | 1708 | 1893 | 2000 | 2030 | 2050 | 2470 | 2959 | |
