冷却方式： 风冷

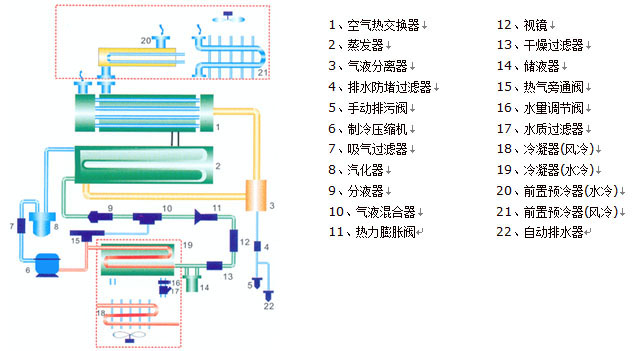

工作原理：
压缩空气首先进入预冷却器（20、21）进行初步冷却，再引入气对气热交换器（回热器）（1），由冷却的排出空气进一步降温，并将冷凝出的水排出机外。然后流入气对制冷剂的热交换器（蒸发器） （2），由制冷系统进一步冷却。
压缩空气经过预冷却器（20、21）、回热器（1）和蒸发器（2）逐步冷却后，空气中水汽凝结成液态水珠，经气液分离器（3）的作用，分离出液态水。经过气液分离器（3）的干燥冷却空气通过气对气热交换器（回热器）（1）的另一流程，在离开干燥机时被升温。
高温风冷型压缩空气冷冻式干燥机
工况条件与技术指标：
• 进气温度(Inlet temperature):≤80℃
• 冷却方式(Cooling method): 风冷(Air-cooling)
• 压力露点(Design dew point):2～10℃
• 制冷剂(Refrigerant): R22
• 进气压力(Inlet pressure): 0.6～1.0MPa
• 压力损失(Pressure drop):≤0.02MPa
型号规格与性能参数：
型号model | HSD-1HTF | HSD-2HTF | HSD-3HTF | HSD-6HTF | HSD-10HTF | HSD-13HTF | HSD-15HTF | HSD-20HTF | HSD-25HTF | HSD-30HTF | HSD-40HTF | HSD-50HTF | |
空气处理量capacity(Nm3/min) | 1.2 | 2.4 | 3.8 | 6.5 | 10.7 | 13.5 | 17 | 23 | 27 | 33 | 45 | 55 | |
电源voltage(v/Hz) | 220v/50Hz | 220v/50Hz | 220v/50Hz | 220v/50Hz | 220v/50Hz | 220v/50Hz | 380v/50Hz | 380v/50Hz | 380v/50Hz | 380v/50Hz | 380v/50Hz | 380v/50Hz | |
压缩机功率compressor power(HP) | 1.0 | 1.0 | 1.25 | 2.0 | 3.6 | 3.8 | 4.0 | 5.0 | 5.5 | 7.5 | 10.0 | 13.5 | |
风扇功率fan power(W) | 120 | 150 | 90×2 | 150×2 | 245×2 | 245×2 | 180×4 | 180×2+ 245×2 | 180×2+ 245×2 | 245×4 | 180×2+ 245×3 | 450×6 | |
空气接管口径air connection | ZG1″ | ZG1″ | ZG11/2″ | ZG11/2″ | ZG2″ | ZG2″ | DN80 | DN80 | DN80 | DN80 | DN100 | DN125 | |
设备净重net weight(kg) | 60 | 90 | 150 | 250 | 340 | 340 | 400 | 430 | 550 | 650 | 790 | 870 | |
外形尺寸dimensions(mm) | 长length | 680 | 760 | 1000 | 1200 | 1400 | 1400 | 1500 | 1660 | 1800 | 1860 | 2020 | 2320 |
宽width | 490 | 500 | 600 | 700 | 800 | 800 | 1058 | 1050 | 1050 | 1140 | 1210 | 1336 | |
高height | 670 | 870 | 910 | 1050 | 1175 | 1175 | 1368 | 1422 | 1422 | 1700 | 1718 | 2018 | |
